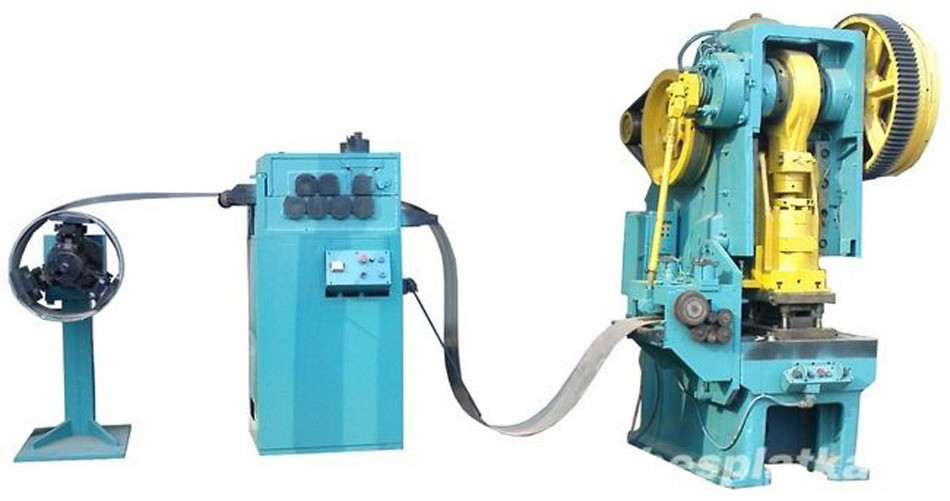

Комплекс обладнання для виконання операцій холодного штампування

Комплекс призначений для виконання операцій холодного штампування (пробивання, вирубування, гнуття, неглибокого витягування) деталей зі стрічкового (рулонного) матеріалу. Забезпечено розмотування і виправлення стрічки з рулону, подавання її в штамп, можливе різання відходів стрічки.
До складу комплексу входить:
- Розмотувально-вирівнювальний пристрій;
- Подача (валкова, кліщева, на серводвигунах );
- Прес кривошипний (різних зусиль 160....10 000кН).
Розмотувально-вирівнювальний пристрій забезпечує встановлення та розмотування рулону а також вирівнювання стрічки та створення компенсаційної петлі перед подаванням її в штамп. Привід вищезгаданого пристрою – від окремих електродвигунів з без ступеневим регулюванням швидкості розмотування й вирівнювання стрічки. Контроль за розмірами компенсаційної петлі – автоматичний.
Привід подачі забезпечує надходження стрічки в зону штампування, - від преса.
Комплекс працює в наступних режимах:
- Налагоджувальний;
- Режим одиничних ходів;
- Автоматичний режим
